Бетонные водоотводные лотки NORMA DN300
Лотки водоотводные бетонные ЛВБ NORMA DN300 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Гидравлическая ширина типоразмерного рядя лотков серии Norma: DN 100, 150, 200, 300, 400, 500. В комплектацию могут входить крышки или решетки.
- Классы нагрузки лотка: без крышки/решетки до С 250, то есть применение как в частном котеджном строительстве, так и в промышленно-гражданском. а в комплекте с крышками/решетками до E600, то есть в зонах высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей, и т.п.. Имеют продольный паз, в который установливается резиновый шнур, предохраняющий лоток от сколов, при накрытии глухими бетонными крышками.
- Замковая конфигурация торцов защищает лотки от смещения при монтаже.

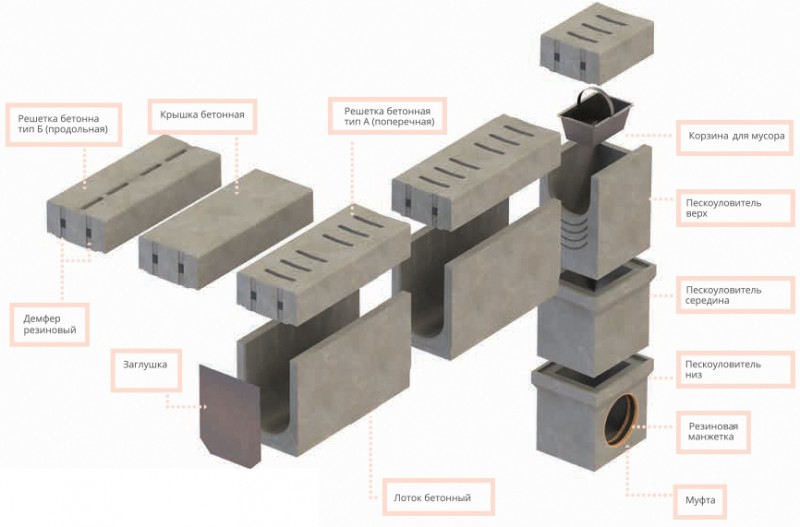

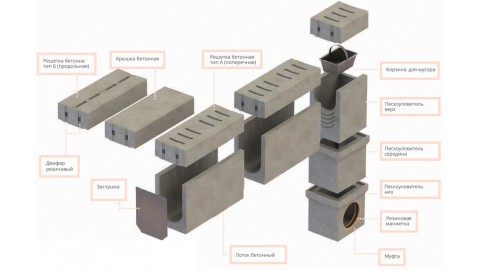

- В состав системы поверхностного водоотведения входят пескоуловители с корзинами для сбора мусора, котрые содержат муфты с резиновыми кольцоми — это служит для герметизации подключений системы лотков в трубопровод канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 300 №0/1 | 410 | 275/275 | 205 | 136,8 | A15-C250 |
| ЛВБ Norma 300 №0/2 | 410 | 325/325 | 255 | 152,4 | A15-C250 |
| ЛВБ Norma 300 №0/3 | 410 | 375/375 | 305 | 178,9 | A15-C250 |
| ЛВБ Norma 300 №0/0 | 410 | 415/415 | 345 | 186,7 | A15-C250 |
| ЛВБ Norma 300 №5/0 | 410 | 440/440 | 370 | 194,5 | A15-C250 |
| ЛВБ Norma 300 №10/0 | 410 | 465/465 | 395 | 202,3 | A15-C250 |
| ЛВБ Norma 300 №15/0 | 410 | 490/490 | 420 | 210,1 | A15-C250 |
| ЛВБ Norma 300 №20/0 | 410 | 515/515 | 445 | 217,9 | A15-C250 |
| ЛВБ Norma 300 №20/1 | 410 | 575/575 | 505 | 230,4 | A15-C250 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 300 №1 | 410 | 415/420 | 350 | 188,3 | A15-C250 |
| ЛВБ Norma 300 №2 | 410 | 420/425 | 355 | 189,8 | A15-C250 |
| ЛВБ Norma 300 №3 | 410 | 425/430 | 360 | 191,4 | A15-C250 |
| ЛВБ Norma 300 №4 | 410 | 430/435 | 365 | 193,0 | A15-C250 |
| ЛВБ Norma 300 №5 | 410 | 435/440 | 370 | 194,5 | A15-C250 |
| ЛВБ Norma 300 №6 | 410 | 440/445 | 375 | 196,1 | A15-C250 |
| ЛВБ Norma 300 №7 | 410 | 445/450 | 380 | 197,6 | A15-C250 |
| ЛВБ Norma 300 №8 | 410 | 450/455 | 385 | 199,2 | A15-C250 |
| ЛВБ Norma 300 №9 | 410 | 455/460 | 390 | 200,8 | A15-C250 |
| ЛВБ Norma 300 №10 | 410 | 460/465 | 395 | 202,3 | A15-C250 |
| ЛВБ Norma 300 №11 | 410 | 465/470 | 400 | 203,9 | A15-C250 |
| ЛВБ Norma 300 №12 | 410 | 470/475 | 405 | 205,4 | A15-C250 |
| ЛВБ Norma 300 №13 | 410 | 475/480 | 410 | 207,0 | A15-C250 |
| ЛВБ Norma 300 №14 | 410 | 480/485 | 415 | 208,6 | A15-C250 |
| ЛВБ Norma 300 №15 | 410 | 485/490 | 420 | 210,1 | A15-C250 |
| ЛВБ Norma 300 №16 | 410 | 490/495 | 425 | 211,7 | A15-C250 |
| ЛВБ Norma 300 №17 | 410 | 495/500 | 430 | 213,2 | A15-C250 |
| ЛВБ Norma 300 №18 | 410 | 500/505 | 435 | 214,8 | A15-C250 |
| ЛВБ Norma 300 №19 | 410 | 505/510 | 440 | 216,4 | A15-C250 |
| ЛВБ Norma 300 №20 | 410 | 510/515 | 445 | 217,9 | A15-C250 |
