Бетонные водоотводные лотки NORMA DN500
Лотки водоотводные бетонные ЛВБ NORMA DN500 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Гидравлическая ширина типоразмерного рядя лотков серии Norma: DN 100, 150, 200, 300, 400, 500. В комплектацию могут входить крышки или решетки.
- Классы нагрузки лотка: без крышки/решетки до С 250, то есть применение как в частном котеджном строительстве, так и в промышленно-гражданском. а в комплекте с крышками/решетками до E600, то есть в зонах высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей, и т.п.. Имеют продольный паз, в который установливается резиновый шнур, предохраняющий лоток от сколов, при накрытии глухими бетонными крышками.
- Замковая конфигурация торцов защищает лотки от смещения при монтаже.

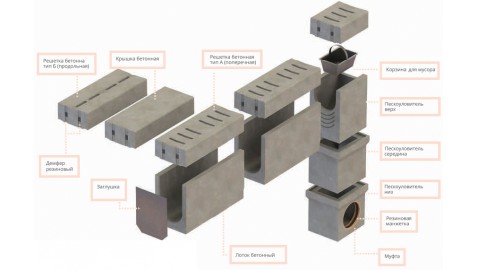

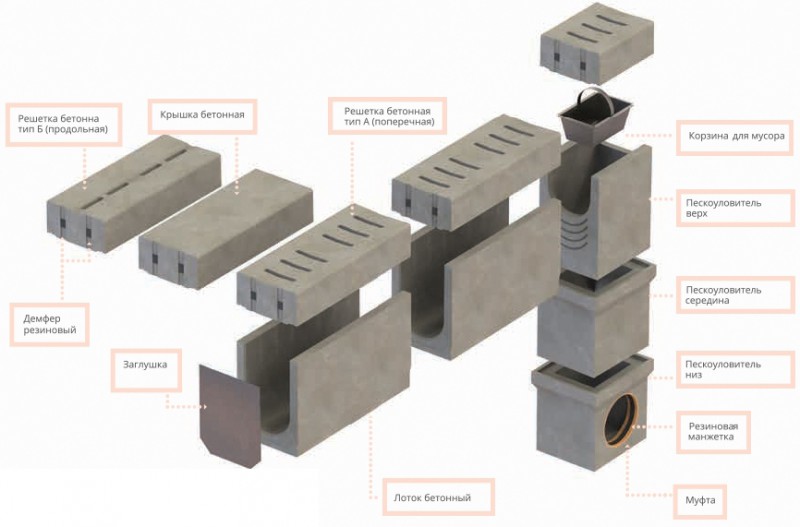

- В состав системы поверхностного водоотведения входят пескоуловители с корзинами для сбора мусора, котрые содержат муфты с резиновыми кольцоми — это служит для герметизации подключений системы лотков в трубопровод канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 500 №0/1 | 640 | 355/355 | 260 | 299,8 | A15-C250 |
| ЛВБ Norma 500 №0/0 | 640 | 405/405 | 310 | 318,5 | A15-C250 |
| ЛВБ Norma 500 №5/0 | 640 | 430/430 | 335 | 327,8 | A15-C250 |
| ЛВБ Norma 500 №10/0 | 640 | 455/455 | 360 | 337,2 | A15-C250 |
| ЛВБ Norma 500 №15/0 | 640 | 480/480 | 385 | 346,6 | A15-C250 |
| ЛВБ Norma 500 №20/0 | 640 | 505/505 | 410 | 355,9 | A15-C250 |
| ЛВБ Norma 500 №20/1 | 640 | 555/555 | 460 | 365,3 | A15-C250 |
| ЛВБ Norma 500 №20/2 | 640 | 605/605 | 510 | 384,0 | A15-C250 |
| ЛВБ Norma 500 №20/3 | 640 | 655/655 | 560 | 402,7 | A15-C250 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Norma 500 №1 | 640 | 405/410 | 315 | 320,4 | A15-C250 |
| ЛВБ Norma 500 №2 | 640 | 410/415 | 320 | 322,2 | A15-C250 |
| ЛВБ Norma 500 №3 | 640 | 415/420 | 325 | 324,1 | A15-C250 |
| ЛВБ Norma 500 №4 | 640 | 420/425 | 330 | 326,0 | A15-C250 |
| ЛВБ Norma 500 №5 | 640 | 425/430 | 335 | 327,8 | A15-C250 |
| ЛВБ Norma 500 №19 | 640 | 495/500 | 405 | 354,0 | A15-C250 |
| ЛВБ Norma 500 №18 | 640 | 490/495 | 400 | 352,2 | A15-C250 |
| ЛВБ Norma 500 №17 | 640 | 485/490 | 395 | 350,3 | A15-C250 |
| ЛВБ Norma 500 №16 | 640 | 480/485 | 390 | 348,4 | A15-C250 |
| ЛВБ Norma 500 №15 | 640 | 475/480 | 385 | 346,6 | A15-C250 |
| ЛВБ Norma 500 №14 | 640 | 470/475 | 380 | 344,7 | A15-C250 |
| ЛВБ Norma 500 №13 | 640 | 465/470 | 375 | 342,8 | A15-C250 |
| ЛВБ Norma 500 №12 | 640 | 460/465 | 370 | 340,9 | A15-C250 |
| ЛВБ Norma 500 №11 | 640 | 455/460 | 365 | 339,1 | A15-C250 |
| ЛВБ Norma 500 №10 | 640 | 450/455 | 360 | 337,2 | A15-C250 |
| ЛВБ Norma 500 №9 | 640 | 445/450 | 355 | 335,3 | A15-C250 |
| ЛВБ Norma 500 №8 | 640 | 440/445 | 350 | 333,5 | A15-C250 |
| ЛВБ Norma 500 №7 | 640 | 435/440 | 345 | 331,6 | A15-C250 |
| ЛВБ Norma 500 №6 | 640 | 430/435 | 340 | 329,7 | A15-C250 |
| ЛВБ Norma 500 №20 | 640 | 500/505 | 410 | 355,9 | A15-C250 |
