Бетонные водоотводные лотки OPTIMA DN300
Лотки водоотводные бетонные ЛВБ Optima DN300 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Типоразмерный ряд лотков серии Optima: DN 100, 150, 200, 300, 400, 500.

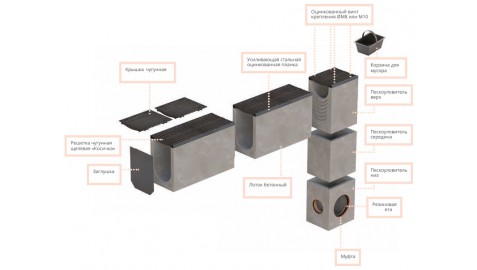

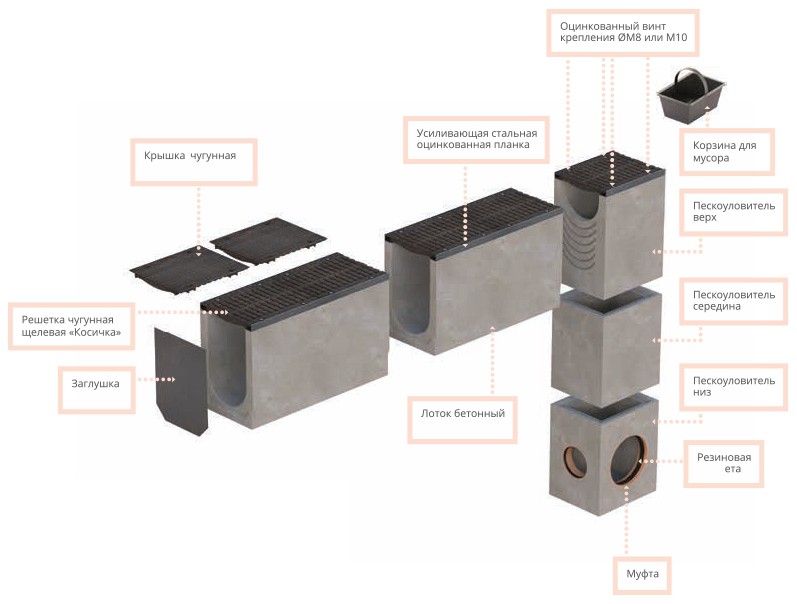

- В комплектацию могут включаться решетки из чугуна ВЧ 50, с уникальным дизайном (класс нагрузки — до F 900), или крышки из чугуна ВЧ 50 (класс нагрузки — до Е 600).
- Высокая безопасность при наезде транспорта, класс нагрузки — до F 900.
- Оборудованы стальной усиленной оцинкованной планкой.
- Плавающий самоустанавливающийся блок крепления со смененной гайкой фиксации М10-16 — делает замену крепления крайне простой, не требуя демонтажа всей системы.
- Замковая конфигурация торцов лотка помогает защитить лотки от смещения при монтаже.
- Пескоуловитель с корзиной для сбора мусора содержит муфту с резиновым кольцом — для герметичного подключения системы лотков к трубной системе канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 300 №0/1 | 410 | 310/310 | 205 | 142,4 | A15-F900 |
| ЛВБ Optima 300 №0/2 | 410 | 360/360 | 255 | 158,0 | A15-F900 |
| ЛВБ Optima 300 №0/3 | 410 | 410/410 | 305 | 184,5 | A15-F900 |
| ЛВБ Optima 300 №0/0 | 410 | 450/450 | 345 | 192,3 | A15-F900 |
| ЛВБ Optima 300 №5/0 | 410 | 475/475 | 370 | 200,1 | A15-F900 |
| ЛВБ Optima 300 №10/0 | 410 | 500/500 | 395 | 207,9 | A15-F900 |
| ЛВБ Optima 300 №15/0 | 410 | 525/525 | 420 | 215,7 | A15-F900 |
| ЛВБ Optima 300 №20/0 | 410 | 550/550 | 445 | 223,5 | A15-F900 |
| ЛВБ Optima 300 №20/1 | 410 | 610/610 | 505 | 236,0 | A15-F900 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 300 №1 | 410 | 450/455 | 350 | 193,9 | A15-F900 |
| ЛВБ Optima 300 №2 | 410 | 455/460 | 355 | 195,5 | A15-F900 |
| ЛВБ Optima 300 №3 | 410 | 460/465 | 360 | 197,0 | A15-F900 |
| ЛВБ Optima 300 №4 | 410 | 465/470 | 365 | 198,6 | A15-F900 |
| ЛВБ Optima 300 №5 | 410 | 470/475 | 370 | 200,1 | A15-F900 |
| ЛВБ Optima 300 №6 | 410 | 475/480 | 375 | 201,7 | A15-F900 |
| ЛВБ Optima 300 №7 | 410 | 480/485 | 380 | 203,3 | A15-F900 |
| ЛВБ Optima 300 №8 | 410 | 485/490 | 385 | 204,8 | A15-F900 |
| ЛВБ Optima 300 №9 | 410 | 490/495 | 390 | 206,4 | A15-F900 |
| ЛВБ Optima 300 №10 | 410 | 495/500 | 395 | 207,9 | A15-F900 |
| ЛВБ Optima 300 №11 | 410 | 500/505 | 400 | 209,5 | A15-F900 |
| ЛВБ Optima 300 №12 | 410 | 505/510 | 405 | 211,1 | A15-F900 |
| ЛВБ Optima 300 №13 | 410 | 510/515 | 410 | 212,6 | A15-F900 |
| ЛВБ Optima 300 №14 | 410 | 515/520 | 415 | 214,2 | A15-F900 |
| ЛВБ Optima 300 №15 | 410 | 520/525 | 420 | 215,7 | A15-F900 |
| ЛВБ Optima 300 №16 | 410 | 525/530 | 425 | 217,3 | A15-F900 |
| ЛВБ Optima 300 №17 | 410 | 530/535 | 430 | 218,9 | A15-F900 |
| ЛВБ Optima 300 №18 | 410 | 535/540 | 435 | 220,4 | A15-F900 |
| ЛВБ Optima 300 №19 | 410 | 540/545 | 440 | 222,0 | A15-F900 |
| ЛВБ Optima 300 №20 | 410 | 545/550 | 445 | 223,5 | A15-F900 |
