Бетонные водоотводные лотки OPTIMA DN400
Лотки водоотводные бетонные ЛВБ Optima DN400 поставляются с уклоном и без уклона трех видов типоразмеров. Длина лотка - 1000 мм.
Морозостойкость: F300
Эксплуатация: любые климатические зоны России и СНГ
- Типоразмерный ряд лотков серии Optima: DN 100, 150, 200, 300, 400, 500.

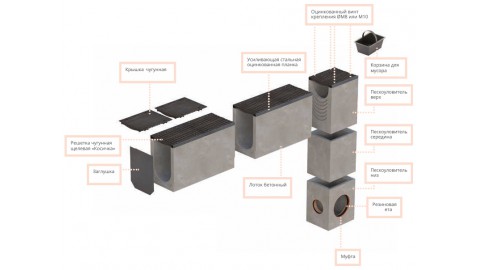

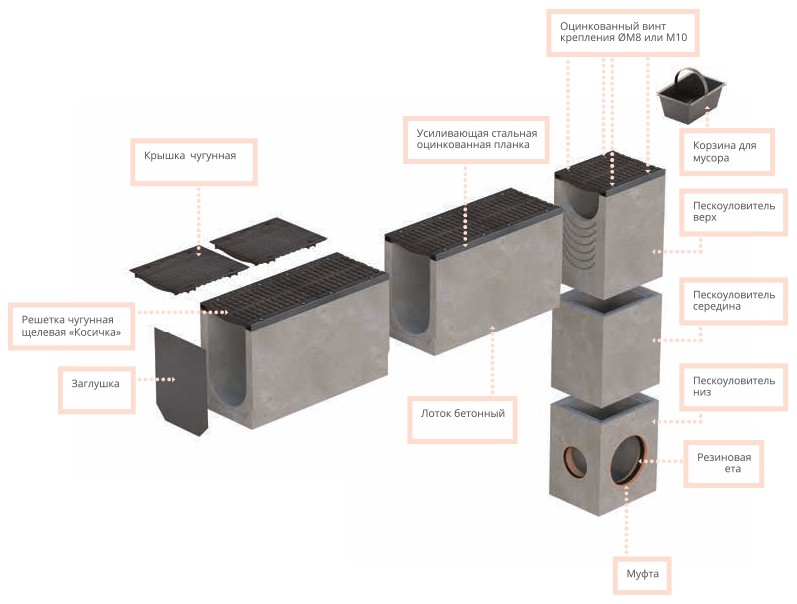

- В комплектацию могут включаться решетки из чугуна ВЧ 50, с уникальным дизайном (класс нагрузки — до F 900), или крышки из чугуна ВЧ 50 (класс нагрузки — до Е 600).
- Высокая безопасность при наезде транспорта, класс нагрузки — до F 900.
- Оборудованы стальной усиленной оцинкованной планкой.
- Плавающий самоустанавливающийся блок крепления со смененной гайкой фиксации М10-16 — делает замену крепления крайне простой, не требуя демонтажа всей системы.
- Замковая конфигурация торцов лотка помогает защитить лотки от смещения при монтаже.
- Пескоуловитель с корзиной для сбора мусора содержит муфту с резиновым кольцом — для герметичного подключения системы лотков к трубной системе канализации.
- Возможность использования моноблочных и составных пескоуловителей для подключения коммуникаций на различных отметках строительных высот.
- Предусмотрено два типа исполнения с П- и U-образным сечением: исполнение с П-образным сечением для максимальной площади сечения при минимальной высоте лотка; исполнение с U-образным сечением — для наилучших гидравлических характеристик лотков со средними и большими высотами.
БЕЗ УКЛОНА
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 400 №0/1 | 520 | 350/350 | 235 | 211,6 | A15-F900 |
| ЛВБ Optima 400 №0/2 | 520 | 400/400 | 285 | 220,4 | A15-F900 |
| ЛВБ Optima 400 №0/0 | 520 | 450/450 | 335 | 229,3 | A15-F900 |
| ЛВБ Optima 400 №5/0 | 520 | 475/475 | 360 | 238,1 | A15-F900 |
| ЛВБ Optima 400 №10/0 | 520 | 500/500 | 385 | 246,9 | A15-F900 |
| ЛВБ Optima 400 №15/0 | 520 | 525/525 | 410 | 255,8 | A15-F900 |
| ЛВБ Optima 400 №20/0 | 520 | 550/550 | 435 | 264,6 | A15-F900 |
| ЛВБ Optima 400 №20/1 | 520 | 600/600 | 485 | 282,3 | A15-F900 |
| ЛВБ Optima 400 №20/2 | 520 | 650/650 | 535 | 300,0 | A15-F900 |
С УКЛОНОМ
| Наименование | Ширина, мм | Высота вход/выход, мм | Гидравлическая высота | Вес, кг | Класс нагрузки |
|---|---|---|---|---|---|
| ЛВБ Optima 400 №1 | 520 | 450/455 | 340 | 231,0 | A15-F900 |
| ЛВБ Optima 400 №2 | 520 | 455/460 | 345 | 232,8 | A15-F900 |
| ЛВБ Optima 400 №3 | 520 | 460/465 | 350 | 234,6 | A15-F900 |
| ЛВБ Optima 400 №4 | 520 | 465/470 | 355 | 236,3 | A15-F900 |
| ЛВБ Optima 400 №5 | 520 | 470/475 | 360 | 238,1 | A15-F900 |
| ЛВБ Optima 400 №6 | 520 | 475/480 | 365 | 239,9 | A15-F900 |
| ЛВБ Optima 400 №7 | 520 | 480/485 | 370 | 241,6 | A15-F900 |
| ЛВБ Optima 400 №8 | 520 | 485/490 | 375 | 243,4 | A15-F900 |
| ЛВБ Optima 400 №9 | 520 | 490/495 | 380 | 245,2 | A15-F900 |
| ЛВБ Optima 400 №10 | 520 | 495/500 | 385 | 246,9 | A15-F900 |
| ЛВБ Optima 400 №11 | 520 | 500/505 | 390 | 248,7 | A15-F900 |
| ЛВБ Optima 400 №12 | 520 | 505/510 | 395 | 250,5 | A15-F900 |
| ЛВБ Optima 400 №13 | 520 | 510/515 | 400 | 252,3 | A15-F900 |
| ЛВБ Optima 400 №14 | 520 | 515/520 | 405 | 254,0 | A15-F900 |
| ЛВБ Optima 400 №15 | 520 | 520/525 | 410 | 255,8 | A15-F900 |
| ЛВБ Optima 400 №16 | 520 | 525/530 | 415 | 257,6 | A15-F900 |
| ЛВБ Optima 400 №17 | 520 | 530/535 | 420 | 259,3 | A15-F900 |
| ЛВБ Optima 400 №18 | 520 | 535/540 | 425 | 261,1 | A15-F900 |
| ЛВБ Optima 400 №19 | 520 | 540/545 | 430 | 262,9 | A15-F900 |
| ЛВБ Optima 400 №20 | 520 | 545/450 | 435 | 264,6 | A15-F900 |
